Радиостанция диспетчерская ВЭБР-1/6Д

Радиостанция 1/6Д совместно с радиостанцией 1/6А предназначена для организации оперативной производственно-технологической связи диспетчера с абонентами, перемещающимися по подземным выработкам и обслуживающими подземные коммуникации и технологические процессы.

Внешний вид диспетчерской радиостанции 1/6Д показан на рисунке. Радиостанция состоит из приемопередатчика в комплекте с кабелем питания.

Приёмопередатчик конструктивно размещён в корпусе телефонного аппарата. Манипулятором радиостанции является телефонная трубка , функционально связанная с приёмопередатчиком. Органы управления радиостанцией расположены на лицевой панели пульта и на телефонной трубке.

На задней панели пульта радиостанции расположены разъёмы для подключения питания, ВЧ разъём (антенный вход), разъём для подключения магнитофона.

Радиостанция обслуживается одним человеком (диспетчером).

Связь осуществляется с помощью пары изолированных проводов (волновода), исполняющего роль антенны и проложенного вдоль шахтной выработки. С одной стороны волновод через устройство согласующее (УС-1/6) соединён с диспетчерской радиостанцией (1/6-Д), к противоположному концу волновода подключено устройство нагрузочное (УН-1/6).

К радиостанции подключается телефонная трубка, блок питания, а к антенному входу - устройство согласующее УС-1/6, к которому подключен волновод.

Питание на радиостанцию 1/6Д подается от сетевого бесперебойного блока питания БПБ 60-12Т по соединительному кабелю.

Цифровая клавиатура и остальные клавиши в данном варианте радиостанции не используются.

Для документирования записи на магнитную ленту необходимо к пульту через разъём "МАГН" подключить магнитофон или другое звукозаписывающее устройство.

На разъем "МАГН" для подключения магнитофона помимо информационного НЧ сигнала подводятся команды управления записью.

Команды управления записью формируется по сигналу от подавителя шумов (при записи информации с приемника) и при нажатии на тангенту (при записи информации с микрофона пульта).

При приеме тонального вызова (1450 Гц) на контакте 4 разъема "МАГН" появляется логическая единица уровнем 5В, которая может быть использована для управления различными механизмами по радиоканалу.

Купить радиостанцию ВЭБР-1/6Д можно, как в комплекте КИС-1, так и отдельно.

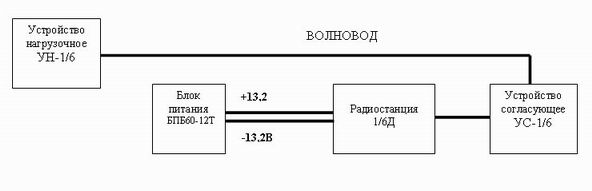

Схема соединения компонентов, входящих в радиостанцию 1/6Д показана на рисунке
