Радиостанция носимая абонентская ВЭБР-1/6А

ЧТО ПОЗВОЛЯЕТ РАДИОСТАНЦИЯ "ВЭБР-1/6А"

Радиостанция "ВЭБР-1/6А" работает в диапазоне частот 1.025 - 1.225 МГц, имеет чувствительный приемник, достаточно мощный передатчик (мощность ограничена условиями обеспечения взрывозащищенности) и помехоустойчивую фазовую модуляцию. Это позволяет обеспечить качественной симплексной связью персонал, занятый работами в подземных условиях. На каждом канале связь осуществляется по схеме: один говорит - все слышат.

Два оперативно переключаемых канала связи и возможность настройки радиостанции (с помощью программирования от ЭВМ) на любые два из девяти разрешенных каналов позволяют планировать связь в подземных условиях для нескольких служб и направлений независимо (до 9 независимых участков связи).

Малое количество органов управления и очевидность их назначения не требует специального обучения персонала для работы со станцией.

Емкость аккумуляторной батареи обеспечивает работу радиостанции в течение 10 - 14 часов, а автоматическое зарядное устройство ускоренно зарядит эти батареи за время 4 - 5 часов и отключит ток заряда при достижении аккумулятором номинальной емкости. Заряд аккумулятора осуществляется только в составе радиостанции через нижнюю панель кожуха.

КТО ИСПОЛЬЗУЕТ ЭТУ СВЯЗЬ

Радиостанциями "ВЭБР-1/6А" могут пользоваться специалисты по ремонту и осмотру стволов, специалисты, занятые на различных работах по обслуживанию и ремонту техники, рабочие, занятые на работах в очистных и подготовительных забоях, спасатели при устранении аварийных ситуаций и др. Радиостанция используется в коллекторных сооружениях в качестве технологической связи при проведении ремонтных работ и прокладке коммуникаций.

С помощью станций "ВЭБР-1/6А" можно организовывать связь по схеме носимая-носимая, так и носимая диспетчерская.

В роли диспетчера может быть машинист подъемной установки, горный диспетчер, руководитель работ по ликвидации аварии и другие специалисты.

В роли персонала могут быть рабочие по ремонту и осмотру стволов, рабочие, занятые на различных работах в подземных выработках, в том числе, на уклонах с канатной откаткой и доставкой людей.

ДАЛЬНОСТЬ СВЯЗИ

В случае организации связи с использованием двух и более носимых станций дальность связи (вдоль волновода) 500 - 700 м. В случае организации связи между носимой радиостанцией и диспетчерской, дальность устойчивой связи достигает до 5 км. При использовании ретранслятора (эхорепитера) дальность связи может быть увеличена до 10 км.

КРАТКОЕ ОПИСАНИЕ РАДИОСТАНЦИИ

Внешний вид абонентской носимой радиостанции 1/6А показан на рисунке. Радиостанция состоит из приёмопередатчика с аккумуляторной батареей БА, в которой установлены аккумуляторы 1,1?1,7 A·ч - 8 шт., с ними последовательно включены ограничивающие ток сопротивления, а также впаян предохранитель на 750 мА.

Приёмопередатчик с аккумуляторной батареей размещены в защитном металлическом кожухе, к которому крепится антенна рамочная. К приёмопередатчику с помощью ВЧ разъёма (типа TNC 7422), расположенного на верхней панели радиостанции, подключается антенна рамочная или устройство согласующее УС-1/6.

На верхней панели радиостанции также расположена розетка (РГ1Н-1-3) для подключения манипулятора, который крепится с помощью кронштейна на ленточном кабеле антенны, тумблер включения каналов связи с защитой от случайного переключения, регулятор порога ПШ, совмещенный с выключателем питания радиостанции и индикатор включения радиостанции.

На нижней панели радиостанции расположены контакты для подключения зарядного устройства (УЗИ-5А2 1/6Ш) с магнитным замком. Радиостанция обслуживается одним человеком (оператором). Для правильной эксплуатации радиостанций необходима определённая организация работ по их техническому обслуживанию.

Радиостанция носится на ремне, перекинутом через плечо оператора.

Ремень для переноски, который является антенной, не рекомендуется складывать или привязывать к корпусу радиостанции, иначе это приведет к резкому уменьшению дальности связи.

Связь осуществляется с помощью пары изолированных проводов (волновода), исполняющего роль антенны и проложенного вдоль шахтной выработки. С одной стороны волновод через устройство согласующее (УС-1/6) соединён с диспетчерской радиостанцией (1/6-Д), к противоположному концу волновода подключено устройство нагрузочное (УН-1/6). Купить радиостанцию ВЭБР-1/6А можно, как в комплекте КИС-1, так и отдельно.

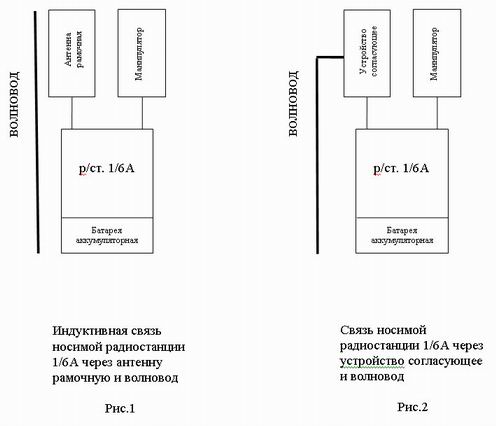

Схемы соединения компонентов, входящих в радиостанцию 1/6А показаны на рисунках 1 и 2.
