Радиостанции для передачи телеметрической информации.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основные параметры | ВЭБР-40/8 ТМ1 | ВЭБР-160/9 ТМ2 |
|---|---|---|
| Диапазон частот (один канал из диапазона) | 33 - 48,5 МГц;57 - 57,5 МГц | 146 - 174 МГц |
| Шаг сетки частот | 25 кГц | 25 кГц |
| Девиация частоты, не более | 5 кГц | 5 кГц |
| Выходная мощность передатчика | 3.5 +- 0.5 Вт | 2.3+-0.3 Вт |
| Выходная мощность передатчика с дополнительным усилителем мощности |
10 - 15 Вт | 10 - 15 Вт |
| Диапазон модулирующих частот | 300 - 3000 Гц | 300 - 3000 Гц |
| Чувствительность модуляционного входа ПРД (вход с линейной частотной характеристикой) |
700 +- 200 мВ | 700 +- 200 мВ |
| Чувствительность приемника, не менее | 0.3 мкВ | 0.3 мкВ |
| Выходное напряжение приемника (выход с линейной частотной характеристикой) |
0 - 2 В | 0 - 2 В |
| Выходная мощность на громкоговорителе, не менее | 250 мВт | 250 мВт |
| Коэффициент нелинейных искажений приемника, не более | 5 % | 5 % |
| Уровень фона приемника, не более | - 40 дБ | - 40 дБ |
| Напряжение питания | 9 - 11.2 В | 9 - 11.2 В |
| Напряжение питания усилителя мощности | 10.8 - 15.6 В | 10.8 - 15.6 В |
| Ток потребления, не более, в режиме: - "Прием"/"Передача" - с усилителем мощности |
30 мА/1А 40 мА/4 А |
30 мА/1А 40 мА/4 А |
| Файл стандартного программного обеспечения | Tm_pmb.obj | Tm_pmb_1.obj |
| Сигнал включения передатчика с внешнего устройства | Лог "1" | Лог "0" от схемы "открытый коллектор" |
Радиостанции "ВЭБР - 40/8 ТМ1" и "ВЭБР - 160 ТМ2 имеет конструктивные особенности.
1. Подключение внешних устройств к радиостанции осуществляется через разъем НЧ.
ВНИМАНИЕ! Перед подключением внешнего устройства убедитесь в правильности распайки ответного разъема.

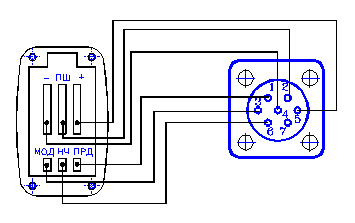

На рисунке приведена схема распайки НЧ разъема, вид дан со стороны монтажа (распайки проводов).
Левая часть адаптера (см. рис.) подключается к приемопередатчику (вместо аккумуляторной батареи), а к правой части - внешнее устройство. В стандартной поставке применяется блочная вилка разъема РС7.
Сигнал ПШ выведен на разъем адаптера по схеме открытый коллектор, когда ПШ закрыт (подавитель шумов регистрирует отсутствие информационного сигнала) - транзистор закрыт, а при наличии сигнала транзистор открывается.
Для получения логического уровня (0 или 1) на этот контакт необходимо, через резистор, подать напряжение от 1 до 15 В. Величина резистора выбирается из максимально допустимого тока через транзистор - не более 50 мА.
2. Включение режима "Передача" устанавливается уровнем "Лог 1" для радиостанций "ВЭБР-40/8 ТМ1" и уровнем "Лог 0" для радиостанций "ВЭБР-160/9 ТМ2" (от схемы "открытый коллектор").
3. В радиостанции "ВЭБР-40/8 ТМ1" предусмотрен режим ведения голосовой связи. В радиостанции "ВЭБР-160/9" этот режим не предусмотрен, громкоговоритель и микрофон отключены.
ПОДКЛЮЧЕНИЕ РАДИОСТАНЦИИ
К приемопередатчику через разъем НЧ подключается внешнее устройство (модем).
К высокочастотному разъему подключается антенна или усилитель мощности.
На приемопередатчик подается стабилизированное питание в диапазоне от 9,0 до 11.2 В, а при использовании усилителя мощности питание на приемопередатчик подается от стабилизатора, встроенного в усилитель мощности. Сам усилитель мощности питается напряжением от 11.8 до 15.6 В.
Тумблер включения приемопередатчика устанавливается в положение ВКЛ.
Регулятором "ГР" устанавливается необходимый уровень сигнала на выходе приемника, регулятором "ПШ" устанавливается порог срабатывания подавителя шумов.
Для обеспечения не оперативной регулировки порога подавителя шумов и уровня сигнала с приемника можно демонтировать пластмассовые ручки с потенциометров.
Внимание. При изменении уровня громкости на громкоговорителе одновременно меняется сигнал и на внешнем устройстве.

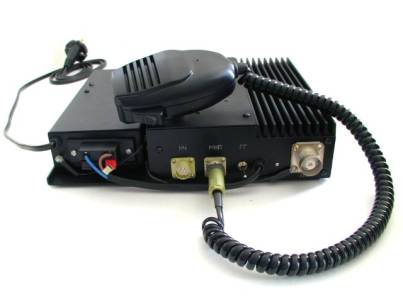

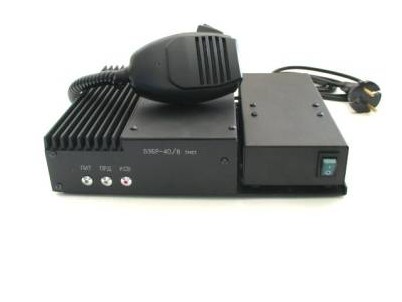

Радиостанция ВЭБР - 160/9 ТМС
НАЗНАЧЕНИЕ
Радиостанция "ВЭБР - 160/9 ТМС" предназначена для построения сетей радиосвязи для обмена телеметрической информацией.
ОБЩИЕ УКАЗАНИЯ
Радиостанции серии ТМС (телеметрическая стационарная) имеет в своем составе сетевой блок питания с выходным стабилизированным напряжением 12 - 13 В. (Радиостанции могут быть укомплектованы блоками питания СЭП605-12 или СЭП615-12 с повышенной устойчивостью к выбросам сетевого напряжения).
Приемопередатчик работоспособен при подключении антенн с импедансом 50 Ом. Рекомендуется применять антенны с КСВ (коэффициент стоячей волны) на рабочей частоте не более 2. Свечение индикатора КСВ показывает значительное рассогласование антенны и передатчика.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон частот | 144 - 174 МГц; |
| Шаг сетки частот | 25 кГц |
| Выходная мощность передатчика | 8 - 15 Вт |
| Девиация частоты, не более | 5 кГц |
| Диапазон модулирующих частот | (300 - 3000) Гц |
| Чувствительность модуляционного входа (без частотной коррекции) fмод=1 кГц, DF=3 кГц |
650+-50 мВ |
| Чувствительность приемника | не более 0,3 мкВ |
| Вых. напряжение НЧ приемника без частотной коррекции "ВЫХ НЧ" на нагрузке 600 Ом, fмод=1 кГц, DF=3 кГц |
150 +- 30 мВ |
| Выходная мощность на головке громкоговорителя | Не менее 250 мВт |
| Коэффициент нелинейных искажений приемника | не более 5% |
| Уровень фона | 40 дБ |
| Ток потребления, не более в режиме: "Передача " "Прием" |
3,5 А 100 мА |
Купить радиостанции для передачи телеметрической информации Вы можете позвонив по телефону указанному на странице контактов.
